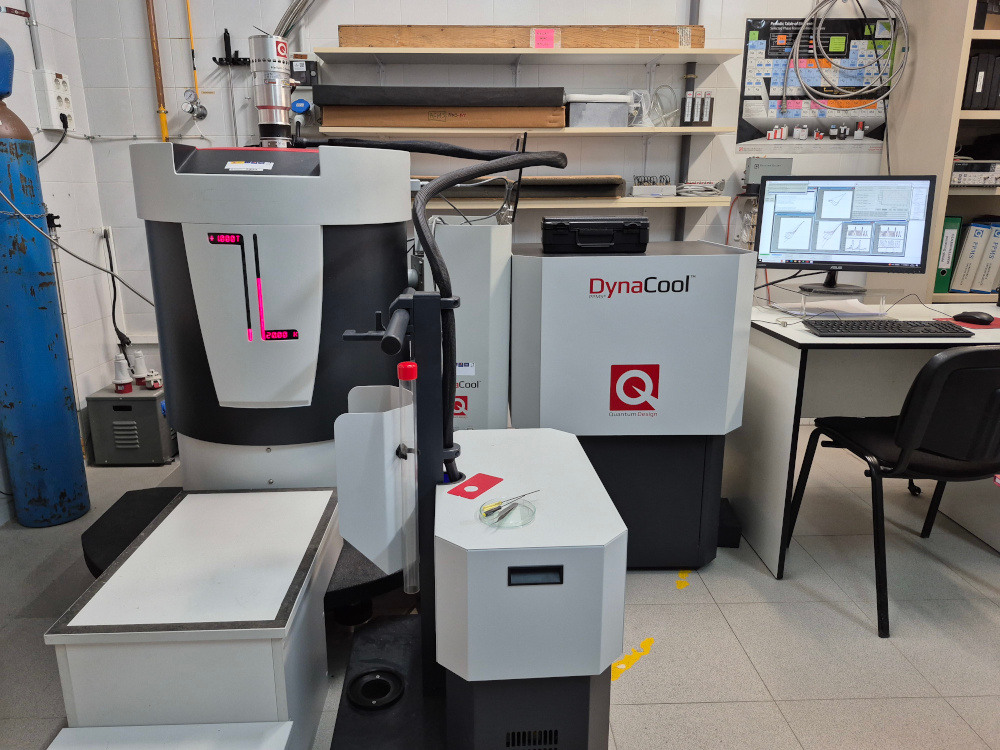

PPMS DynaCool (Physical Property Measurements in a cryogen-free system)
  • PPMS Dynacool (Physical Properties Measurement System) Quantum Design (QD)
  • Adquirido por el Servicio en junio de 2024
  • El PPMS Dynacool es el sistema de medición de propiedades físicas de próxima generación de Quantum Design. Se trata de un instrumento completamente rediseñado que ofrece todas las capacidades del PPMS sin necesidad de líquidos criogénicos. El sistema utiliza un único criorefrigerador de dos etapas, tanto para el imán superconductor como para el sistema de control de temperatura, donde el sistema requiere sólo un pequeño volumen de gas helio para su arranque y funcionamiento totalmente automatizados, lo que proporciona un entorno eficiente y de baja vibración para la medición de muestras, a la vez que reduce los costes de mantenimiento
  • El equipo consta, básicamente, de un sistema de control de temperatura (1.9 K – 400 K) y una bobina superconductora para aplicar un campo externo de ±9 Tesla; en esta plataforma básica se instalan las diferentes opciones de medida.El sistema permite el control de todos los parámetros durante el proceso medida.
  • Contamos con dos equipos externos, el refrigerador He_3 con el que podemos controlas la temperatura desde los 0.4 K y un refrigerador de dilución con el que conseguimos alcanzar los 50 mK
  • Además, es un instrumento muy versátil que permite diseñar multitud de experimentos mediante el control externo de instrumentos, usando la plataforma base para el control de temperatura y campo magnético
  • Rango temperatura base:
    • 1.8 K – 390K
    • Rango temperatura He3: 0.4 K – 350 K
    • Rango temperatura DR: 0.05 K – 4 K
  • Rango campo aplicado:
    • 0 a ± 90 kOe
    • Rate: 4 Oe/seg a 200 Oe/seg
  • Sensibilidad magnética: 5x10-7 emu
  • Opciones disponibles:
    • Capacidad calorífica HC
      • HC base, rango temperatura: 1.8K – 390K
      • HC He3, rango temperatura: 0.4K – 350K
      • HC_DR, rango temperature: 0.05K - 4 K
    • VSM (Sistema de muestra vibrante)
      • Magnetización desde T= 1.8K a 950 K
    • ACMS (Susceptibilidad AC).
      • Rango temperatura: 0.05 K a 390K
      • Rango frecuencia: 10 Hz a 10 KHz
    • ETO (Trasporte eléctrico).
      • Rango temperatura: 0.05 K a 390 K
    • Refrigerador Helio 3 :
      • HC y Resistividad ETO
      • Rango temperatura: 0.4K – 350K
    • Refrigerador de Dilución DR:
      • HC, resistividad ETO y susceptibilidad ACDR.
      • Rango temperatura: 0.05K - 4 K
